Ehilà! Come fornitore di chip termici NTC, sono entusiasta di condividere con te come utilizzare questi piccoli dispositivi eleganti in un ciclo di controllo della temperatura.

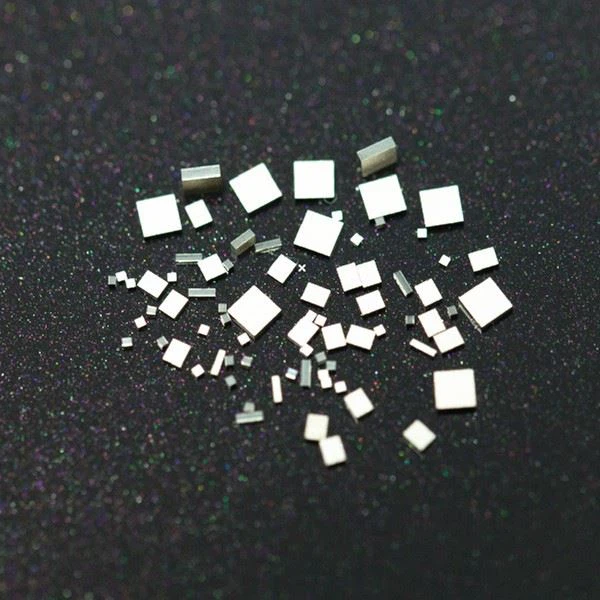

Prima di tutto, parliamo un po 'di cosa sia un chip termico NTC. NTC sta per il coefficiente di temperatura negativo. Ciò significa che la resistenza di questi chip diminuisce man mano che la temperatura aumenta. È una proprietà piuttosto interessante che li rende super utili per il rilevamento e il controllo della temperatura.
Perché utilizzare un chip termico NTC in un ciclo di controllo della temperatura?
Il motivo principale è l'accuratezza e la sensibilità. I chip termici NTC possono rilevare anche i minimi cambiamenti di temperatura. In un ciclo di controllo della temperatura - Feedback, si desidera essere in grado di monitorare la temperatura con precisione e apportare le regolazioni di conseguenza. Ad esempio, in un sistema di riscaldamento, non si desidera che la temperatura diventa troppo alta o troppo bassa. Il chip termico NTC può percepire queste variazioni di temperatura e inviare segnali al sistema di controllo per regolare l'elemento di riscaldamento.
Componenti di un ciclo di controllo della temperatura - feedback con un chip termico NTC
- Chip termico NTC: Questa è la stella dello spettacolo. Puoi controllare il nostroChip termico NTC da 10kohmche è una scelta popolare per molte applicazioni. Ha una curva di temperatura di resistenza specifica che gli consente di misurare accuratamente la temperatura.
- Circuito di condizionamento del segnale: L'output del chip termico NTC è un cambiamento di resistenza. Per rendere questo utile per un sistema di controllo, dobbiamo convertire questo cambiamento di resistenza in una modifica della tensione. Un semplice circuito del divisore di tensione può fare il lavoro. Si collega il chip termico NTC in serie con un resistore fisso. Man mano che la temperatura cambia, la resistenza dell'NTC cambia, così come la tensione attraverso di essa.
- Microcontrollore o sistema di controllo: Questo è il cervello dell'operazione. Riceve il segnale di tensione dal circuito di condizionamento del segnale, lo confronta con un setpoint (la temperatura desiderata) e quindi invia segnali di controllo all'attuatore.
- Attuatore: Questo è il dispositivo che effettivamente apporta il cambiamento di temperatura. Potrebbe essere un riscaldatore, un dispositivo di raffreddamento o una ventola. Il sistema di controllo indica all'attuatore quando accendersi, spegnere o regolare la sua potenza per mantenere la temperatura desiderata.
Step - tramite - Guida a gradini per l'utilizzo di un chip termico NTC in un ciclo di controllo della temperatura - feedback
Passaggio 1: selezionare il chip termico NTC destro

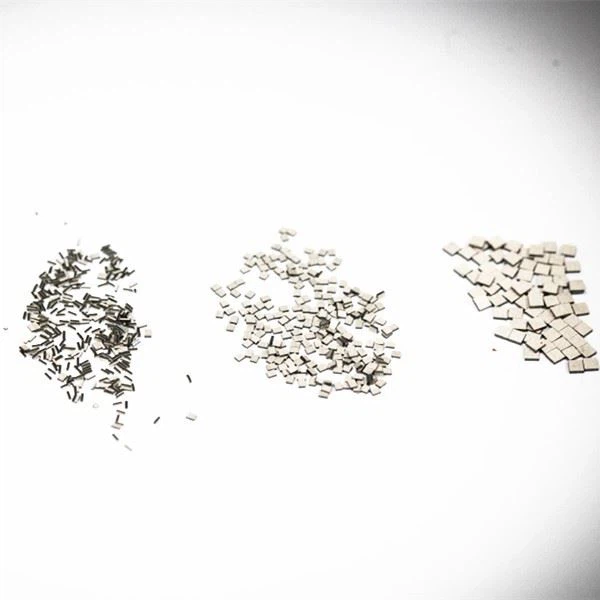

Esistono diversi tipi di chip termici NTC disponibili, ciascuno con le sue caratteristiche. Ad esempio, il nostroChip termistor NTCè ottimo per le applicazioni in cui lo spazio è limitato. Se stai lavorando a un progetto automobilistico, il nostro8kΩ 10KΩ B3988K CHIP TERMISTOR NTC per autoPotrebbe essere la soluzione perfetta. Considera l'intervallo di temperatura necessario per misurare, l'accuratezza richiesta e la dimensione fisica del chip.
Passaggio 2: costruire il circuito di condizionamento del segnale
Come accennato in precedenza, un circuito del divisore di tensione è una scelta comune. Collegare il chip termico NTC e il resistore fisso in serie attraverso un alimentatore. La tensione di uscita viene presa dalla giunzione tra i due componenti. Assicurati di scegliere il valore giusto per la resistenza fissa in base alle caratteristiche del chip termico NTC e ai requisiti di ingresso del microcontrollore.
Passaggio 3: connettersi al microcontrollore
Una volta impostata il circuito di condizionamento del segnale, collegare la tensione di uscita a un pin di ingresso analogico sul microcontrollore. Il microcontrollore leggerà quindi questa tensione e la convertirà in un valore digitale usando un convertitore analogico a - digitale (ADC).
Passaggio 4: programmare il microcontrollore
È necessario scrivere un programma per il microcontrollore per eseguire le seguenti attività:
- Leggi il valore digitale dall'ADC.
- Converti questo valore in una lettura della temperatura usando la curva di temperatura di resistenza del chip termico NTC.
- Confronta la temperatura misurata con il setpoint.
- Sulla base del confronto, inviare segnali di controllo all'attuatore.
Passaggio 5: collegare l'attuatore
Collegare l'attuatore ai pin di uscita del microcontrollore. Assicurati di utilizzare driver o relè appropriati se l'attuatore richiede più potenza di quanto il microcontrollore possa fornire.
Risoluzione dei problemi
A volte, le cose non vanno come previsto. Ecco alcuni problemi comuni e come risolverli:
- Letture imprecise sulla temperatura: Ciò potrebbe essere dovuto a un valore di resistenza errato nel circuito di condizionamento del segnale o un problema con la calibrazione del chip termico NTC. Doppio: controllare il valore della resistenza e assicurarsi di calibrare il chip in base al foglio dati.
- L'attuatore non risponde: Controllare le connessioni tra il microcontrollore e l'attuatore. Inoltre, assicurarsi che i segnali di controllo del microcontrollore rientrano nell'intervallo operativo dell'attuatore.
Applicazioni dei chip termici NTC in temperatura - Loop di controllo del feedback
- Sistemi HVAC: Nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria, i chip termici NTC vengono utilizzati per monitorare e controllare la temperatura dell'aria. Ciò garantisce un ambiente confortevole per gli occupanti.
- Industria automobilistica: Le auto utilizzano i chip termici NTC nei sistemi di raffreddamento del motore, il controllo della temperatura della cabina e i sistemi di gestione delle batterie. Ad esempio, il8kΩ 10KΩ B3988K CHIP TERMISTOR NTC per autopuò essere utilizzato per monitorare la temperatura del liquido di raffreddamento del motore.
- Industria alimentare e delle bevande: Nelle unità di refrigerazione, i chip termici NTC vengono utilizzati per mantenere la temperatura corretta per la conservazione degli alimenti e delle bevande. Questo aiuta a prevenire il deterioramento e garantire la qualità del prodotto.
Conclusione
L'uso di un chip termico NTC in un ciclo di controllo della temperatura è un ottimo modo per ottenere un controllo di temperatura accurato. Con i componenti giusti, la progettazione del circuito adeguato e un microcontrollore ben programmato, è possibile creare un sistema di controllo della temperatura affidabile per una vasta gamma di applicazioni.
Se sei interessato ad acquistare chip termico NTC per i tuoi progetti, ci piacerebbe fare una chiacchierata con te. Contattaci per discutere i tuoi requisiti specifici e iniziare una conversazione sugli appalti.
Riferimenti
- "Manuale di Thermistor" di Betatherm Corporation
- "Circuiti pratici di controllo della temperatura" di Howard W. Sams & Co.
